Open-E JovianDSS: расширенный распределенный кластер высокой доступности

Open-E JovianDSS: расширенный распределенный кластер высокой доступности.
УгрозыВосстановление
СпособВремя
Ошибки в данныхАвтоматическиМгновенно
Отказ дискаАвтоматическиМгновенно
Отказ сетевого интерфейсаАвтоматическиМгновенно
Вирусная атакаВручнуюМинуты
Отказ пулаВручнуюМинуты
Отказ узлаАвтоматическиСекунды
Отказ JBOD, HBAАвтоматическиСекунды
Техногенная катастрофаАвтоматическиСекунды

Англоязычное название:

  • Open-E JovianDSS Advanced Metro High Availability Cluster.

Расположение:

  • Площадка 1: один узел кластера с одним JBOD.
  • Площадка 2: второй узел кластера с одним JBOD.

Асинхронная репликация моментальных снимков:

  • Осуществляется с одного пула узла на другой пул другого узла, объединенных в кластер.

Особенности:

  • У распределенного кластера (в отличие от стандартного кластера) каждый узел имеет непосредственное подключение только к собственным дискам по SATA или SAS интерфейсу и подключение по Ethernet к удаленным дискам другого узла для создания зеркала. Поскольку доступ к дискам на физическом уровне осуществляется только по одному каналу, можно использовать недорогие SATA диски;
Open-E JovianDSS: расширенный распределенный кластер высокой доступности.
  • Для построения кластера необходима лицензия JovianDSS Advanced Metro HA Cluster Feature Pack (одна на два узла), которая так-же включает в себя функционал JovianDSS Standard HA Cluster Feature Pack.
  • Кластер может функционировать как в режиме Active-Passive (все пулы обслуживаются только одним узлом — второй узел простаивает, при отказе узла обслуживание пулов начинает осуществлять удаленный узел), так и в режиме Active-Active (пулы распределены между узлами, при отказе одного из узлов, его пул данных начинает обслуживать удаленный узел).
  • В конфигурации кластера не может быть более двух пулов;

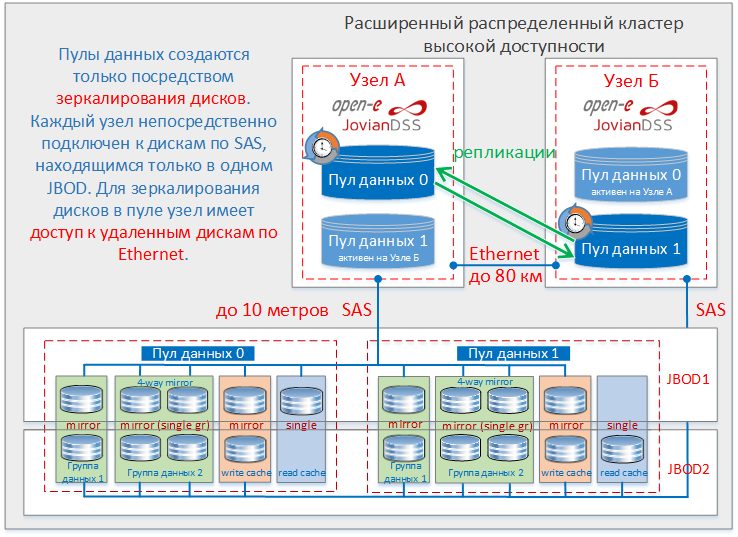

  • Пулы данных должны формироваться из 4-х (2 локальных + 2 удаленных) дисков в зеркале для каждой группы данных. Таким образом, при работе кластера в аварийном режиме (отказ любого из узлов) у группы данных сохраняется 100% избыточность. Это хорошо видно на картинке ниже, где у Группы данных 2 сохранится избыточность, а у Группы данных 1 — нет;
  • Рекомендуемое к созданию 4-х стороннее зеркало обеспечивает ограниченную эффективность хранения данных (25%). Для повышения эффективности хранения, на каждом из узлов можно использовать RAID-контроллеры, тома которых затем уже объединить в группе данных в двухстороннее зеркало. JovianDSS включает в себя встроенные инструменты управления контроллерами Broadcom (LSI) и Microsemi (Adaptec);
  • Для зеркалирования дисков используется канал Ethernet, настоятельно рекомендовано напрямую связывать узлы, минуя коммутатор. В том случае, если используется коммутатор, задержка в канале не должна превышать 5 мс;
  • При отказе одного из узлов, обслуживание его пула данных начинает осуществлять второй узел. Работа с пулом данных по всем протоколам доступа восстанавливается в течение секунд через оставшийся исправным узел с сохранением полного функционала, включая моментальные снимки и репликацию. Механизм виртуальных IP адресов в кластерной конфигурации обеспечивает вашим клиентам доступ к таргетам и шарам по тем же IP адресам без необходимости переконфигурирования приложений.

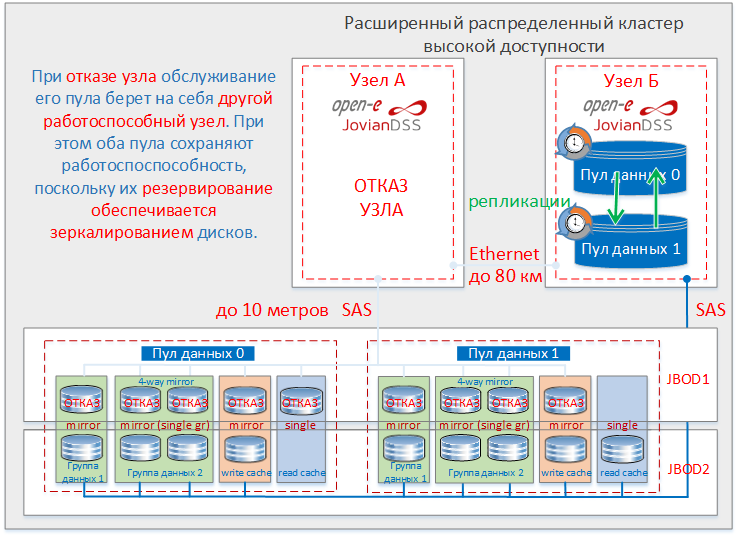

Open-E JovianDSS: расширенный распределенный кластер высокой доступности. Отказ узла.
  • Вы можете осуществлять техническое обслуживание любого из узлов, отдав работу с его пулом второму узлу вручную и затем остановить узел.
  • Неограниченное количество асинхронных репликаций моментальных снимков между пулами по расписанию обеспечит вам резервное копирование данных. Вы можете восстановить данные целиком или пофайлово.

Схемотехника подключения:

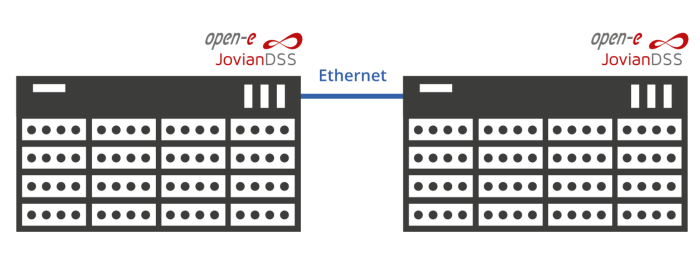

Диски и узлы кластера конструктивно находятся в одном корпусе

Open-E JovianDSS: расширенный распределенный кластер высокой доступности в одном корпусе.

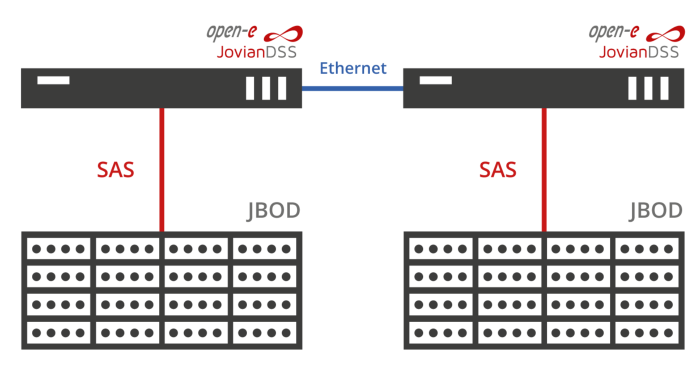

JBODы с дисками подключены к узлам посредством SAS

Open-E JovianDSS: расширенный распределенный кластер высокой доступности с JBOD

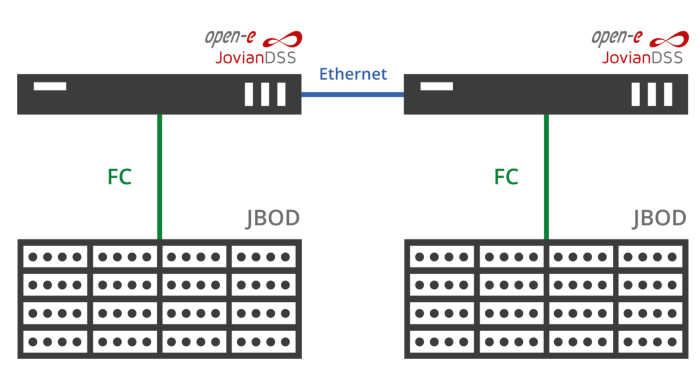

JBODы с дисками подключены к узлам посредством FC

Open-E JovianDSS: расширенный распределенный кластер высокой доступности с JBOD

Особенности:

  • Для зеркалирования дисков используется канал Ethernet, поэтому узлы могут располагаться на очень большом расстоянии друг от друга, настоятельно рекомендовано напрямую связывать узлы минуя коммутатор (80 км в случае оптоволоконного соединение точка-точка). В том случае, если используется коммутатор, расстояние может быть еще больше (задержка в канале не должна превышать 5 мс);
  • Существует ограничение в отношении расстояния между узлом и JBOD-ом. В случае SAS соединений расстояние не может превышать 10 м, для соединений Fibre Channel — 50 км.

Сетевые подключения:

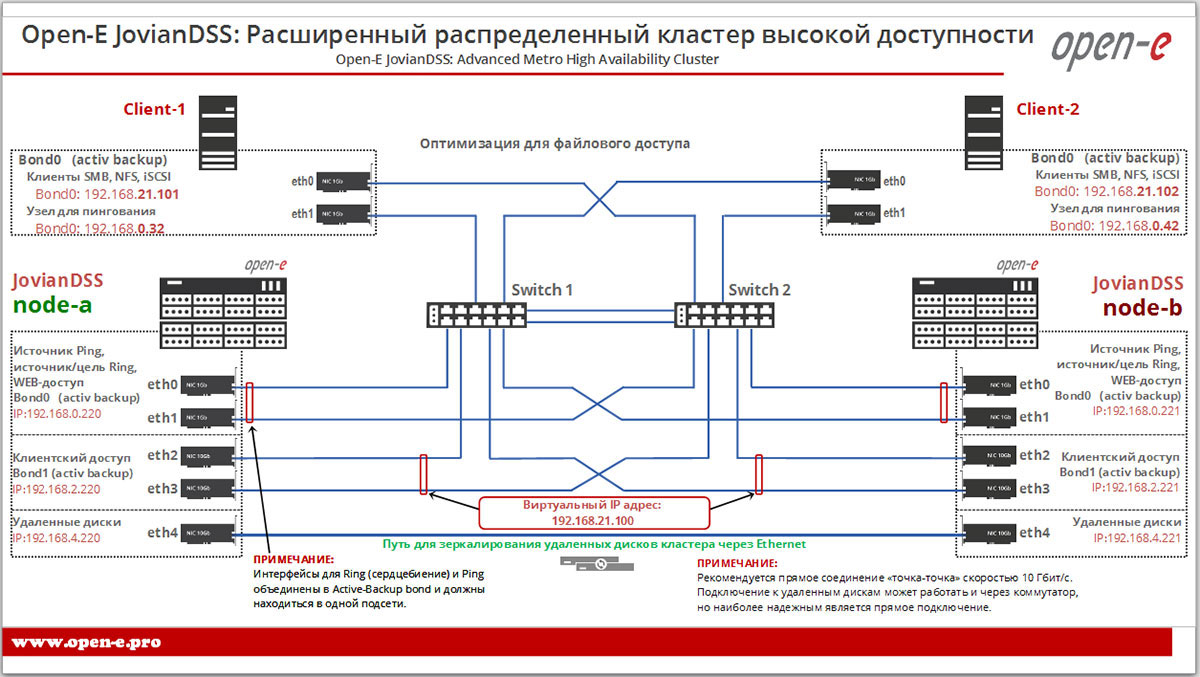

Оптимизация Open-E JovianDSS Advanced Metro High Availability Cluster для файлового доступа

Оптимизация для файлового доступа (bonding)

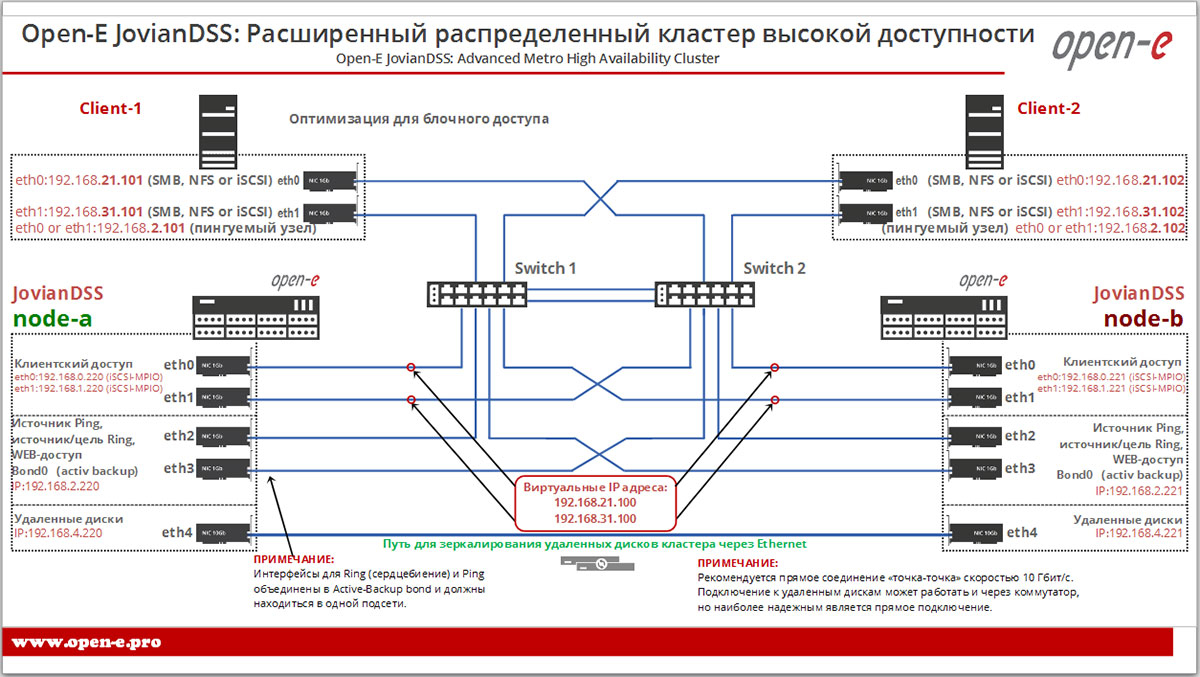

Оптимизация Open-E JovianDSS Advanced Metro High Availability Cluster для блочного доступа

Оптимизация для блочного доступа (MPIO)

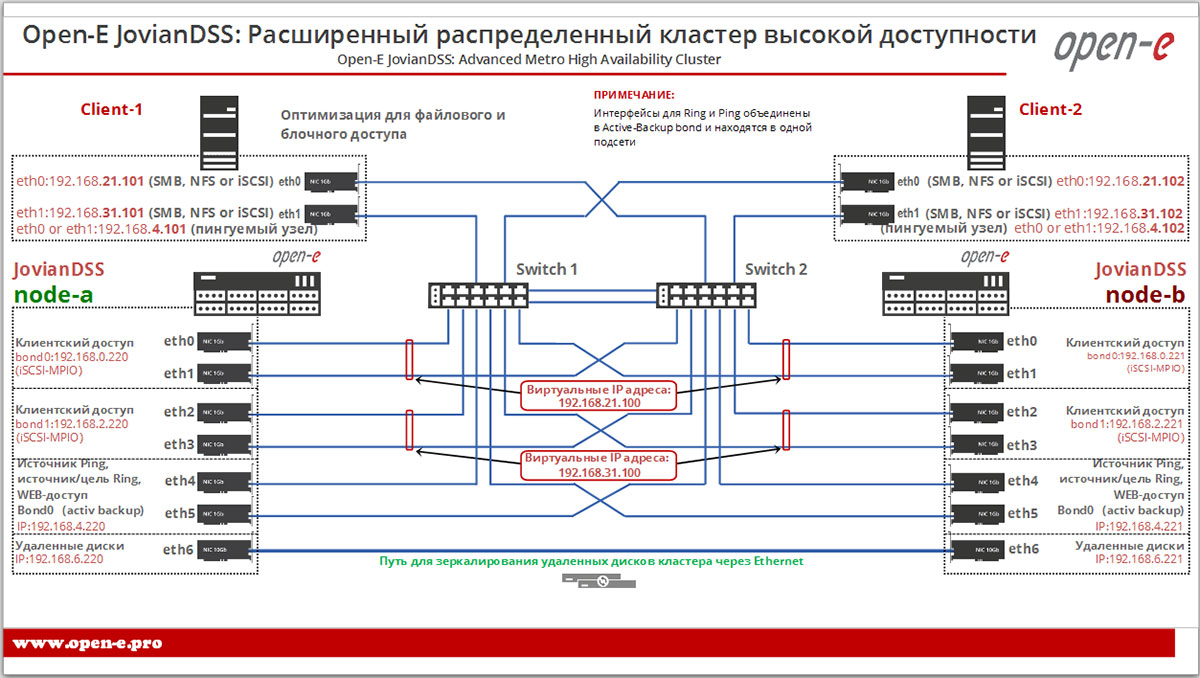

Оптимизация Open-E JovianDSS Advanced Metro High Availability Cluster для файлового и блочного доступа

Оптимизация для файлового и блочного доступа (bonding + MPIO)
