| Угрозы | Восстановление | |
|---|---|---|
| Способ | Время | |
| Ошибки в данных | Автоматически | Мгновенно |
| Отказ диска | Автоматически | Мгновенно |
| Отказ сетевого интерфейса | Автоматически | Мгновенно |
| Вирусная атака | Вручную | Минуты |
| Отказ пула | Вручную | Минуты |
| Отказ узла | Автоматически | Секунды |
| Отказ JBOD, HBA | Автоматически | Мгновенно |
| Отказ кластера | — | — |
| Техногенная катастрофа | — | — |
Далее при рассмотрении двухузловых кластеров высокой доступности Open-E JovianDSS мы будем подразумевать конфигурацию с двумя JBOD.
Англоязычное название:
- Open-E JovianDSS Standart High Availability Cluster with multiple JBODs.
Расположение:
- Основная площадка: двухузловой стандартный кластер высокой доступности с двумя JBOD.
Асинхронная репликация моментальных снимков:
- Осуществляется с одного пула узла на другой пул другого узла, объединенных в кластер.
Особенности:
- Поскольку оба узла имеют физическое подключение к дискам, нет необходимости в синхронной репликации данных между узлами.
- Схемотехника параллельного подключения двух JBOD к узлам позволяет при конфигурировании пулов создавать зеркала из дисков, расположенных на разных JBOD, тем самым обезопасить от отказов одного из JBOD.
- Для построения кластера необходима лицензия JovianDSS Standard HA Cluster Feature Pack (одна на два узла).
- Кластер может функционировать как в режиме Active-Passive (все пулы обслуживаются только одним узлом — второй узел простаивает, при отказе узла обслуживание пулов начинает осуществлять удаленный узел), так и в режиме Active-Active (пулы распределены между узлами, при отказе одного из узлов, его пул данных начинает обслуживать удаленный узел).
- В конфигурации кластера не может быть более трех пулов.
- При отказе одного из узлов, обслуживание его пула данных начинает осуществлять второй узел. Работа с пулом данных по всем протоколам доступа восстанавливается в течение секунд через оставшийся исправным узел с сохранением полного функционала, включая моментальные снимки и репликацию. Механизм виртуальных IP адресов в кластерной конфигурации обеспечивает вашим клиентам доступ к таргетам и шарам по тем же IP адресам без необходимости переконфигурирования приложений.
- Вы можете осуществлять техническое обслуживание любого из узлов, отдав работу с его пулом второму узлу вручную и затем остановить узел.
- Неограниченное количество асинхронных репликаций моментальных снимков между пулами по расписанию обеспечит вам резервное копирование данных. Вы можете восстановить данные целиком или пофайлово.
Схемотехника подключения:
Диски и узел конструктивно находятся в одном корпусе. Узлы подключены к дискам по SAS интерфейсу

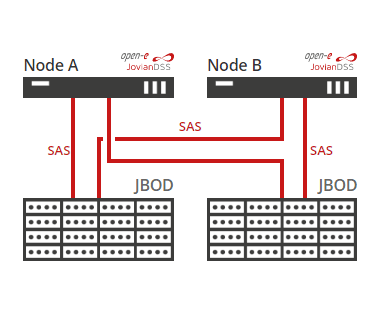

Два JBOD с дисками подключены к узлам по SAS интерфейсу

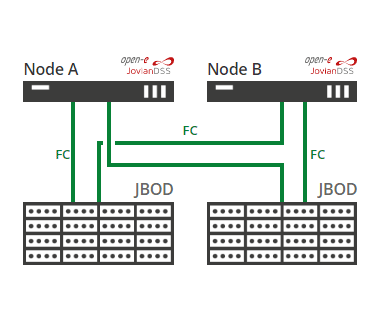

Два JBOD с дисками подключены к узлам посредством Fibre Channel (FC)

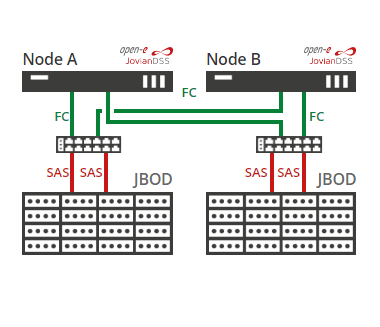

Два JBOD с дисками подключены к узлам посредством ATTO-мостов
Особенности:

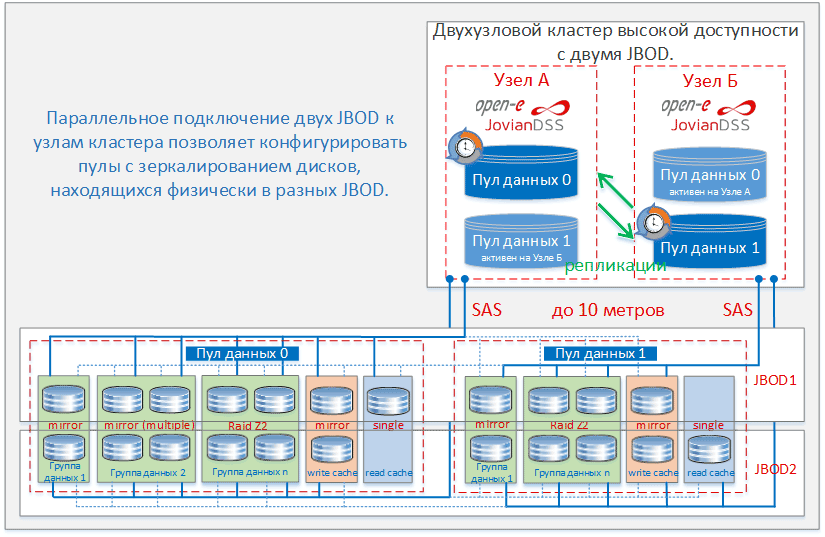

- Параллельное подключение двух JBOD к узлам кластера дает вам возможность конфигурирования пулов с зеркалированием дисков, находящихся физически в разных JBOD.
- Существует ограничение в отношении расстояния между узлом и JBOD-ом. В случае SAS соединений расстояние не может превышать 10 м, для соединений Fibre Channel — 50 км.
Сетевые подключения:

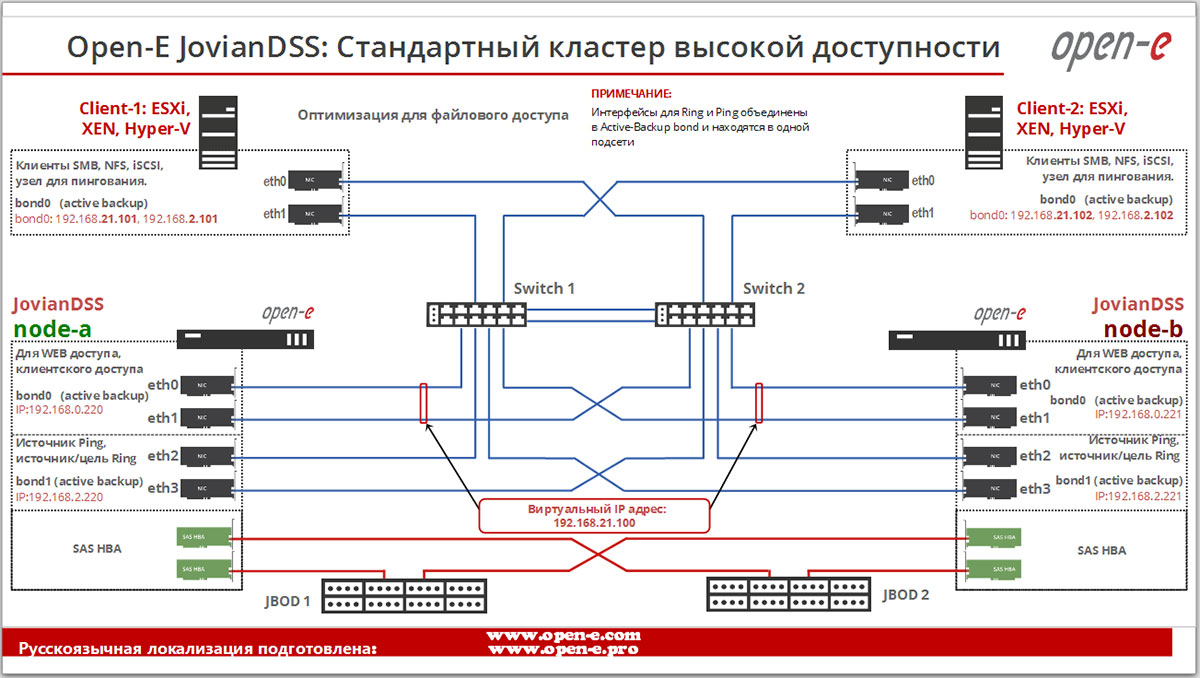

Оптимизация для файлового доступа (bonding)

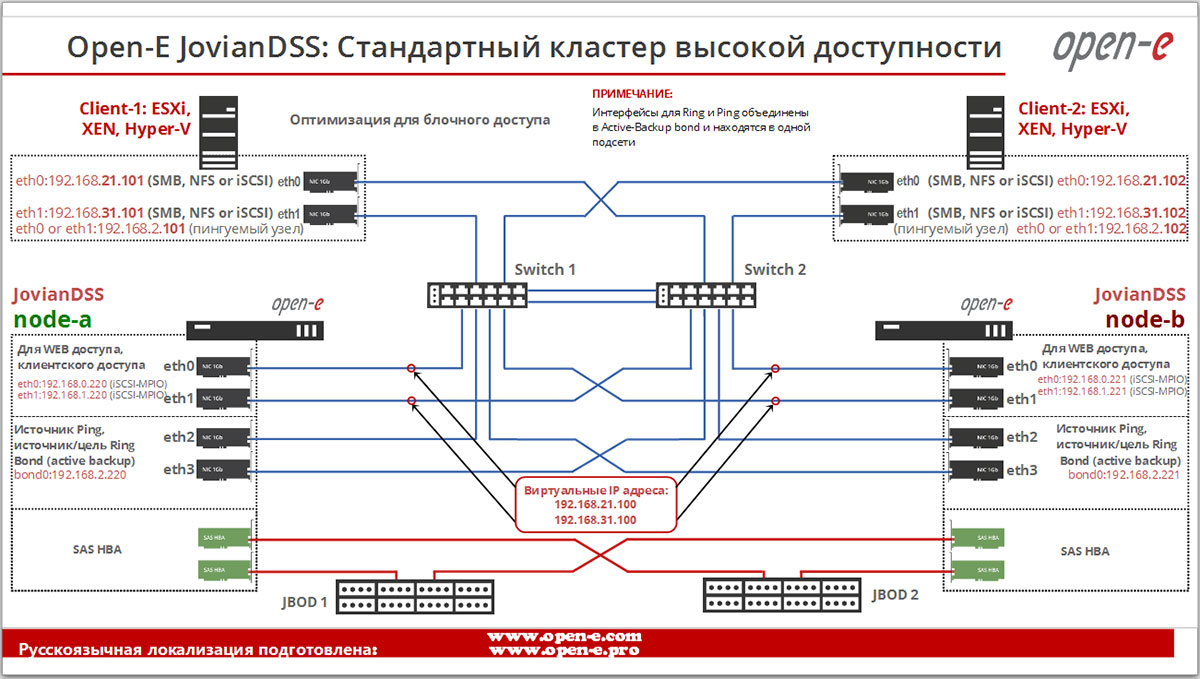

Оптимизация для блочного доступа (MPIO)

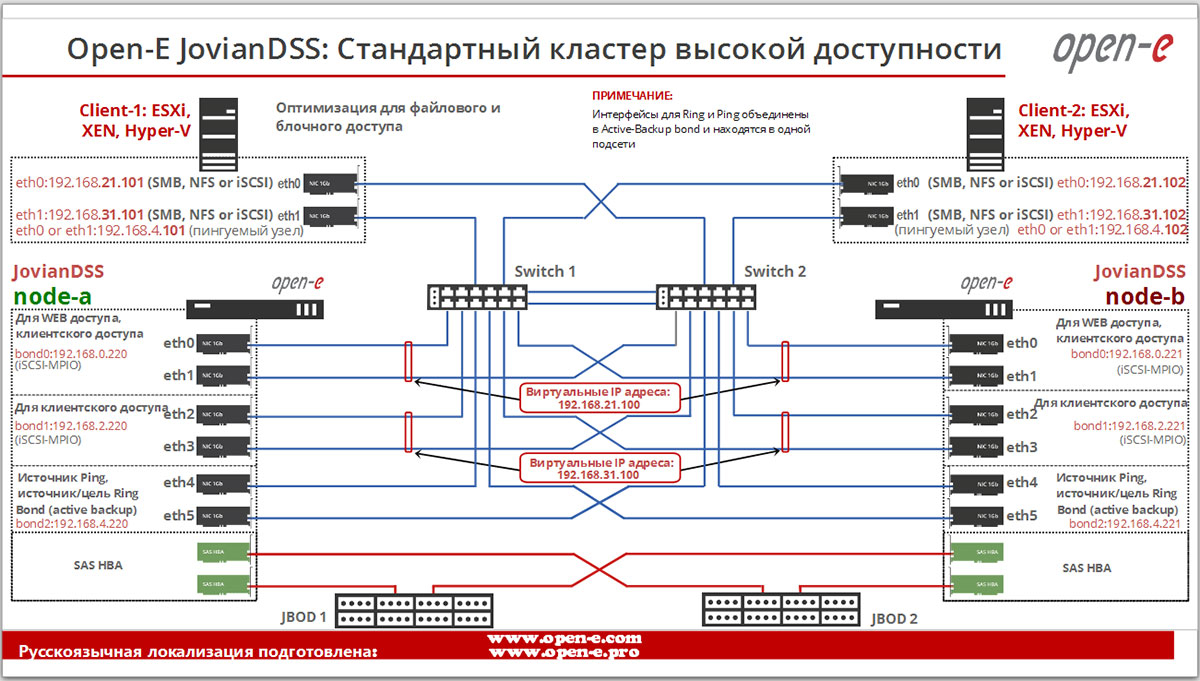

Оптимизация для файлового и блочного доступа (bonding + MPIO)
